Для звукоізоляції стін та стелі в квартирі, на даний час, застосовуються два варіанти конструкцій - каркасні та безкаркасні системи облицювання. При цьому, мається на увазі, що самі стіни або міжкімнатні перегородки вже встановлені і їх демонтаж з метою зведення більш ефективних конструкцій не передбачається. Для міжкімнатних перегородок з тонких однорідних матеріалів - гіпсолітових і газобетонних блоків товщиною не більше 100 мм, застосовуються спеціальні рішення, описані в розділі Звукоізоляція тонких перегородок. Наведена нижче інформація актуальна для масивних стін із залізобетону, цегли, товстих газо-піноблоків з поверхневою щільністю понад 200 кг/м².

Звукоізоляція стін та стелі в квартирі: безкаркасні облицювання.

Отже, почнемо з безкаркасних систем звукоізоляції. Йдеться про безкаркасну звукоізолюючу панельну систему SPS ЗІПС стіни.  Панальна система SPS ЗІПС стелі. Дана система являє собою сендвіч-панель з вісьмома віброізолюючими вузлами кріплень і фінішний лист гіпсокартону 12.5 мм. Сендвіч-панель монтується безпосередньо до конструкції, яку потрібно звукоізолювати, а шар акустичного гіпсокартону NIDA CICHA закріплюється вже до Панелі SPS ЗІПС.

















Мал. 1 Приклад безкаркасного звукоізоляційного облицювання стелі та стін. SPS ЗІПС. Звукоізоляційне безкаркасне облицювання (83 мм)

В залежності від товщини системи (від 53 до 133 мм) індекси додаткової ізоляції повітряного шуму рівні 11 - 18 дБ для стін з вихідною звукоізоляцією 50 дБ. Зазначення типу існуючої конструкції стін, для якої отримані значення додаткової звукоізоляції надзвичайно важливе, тому що різні виробники показують "переваги" своїх систем на перегородках з власної звукоізоляцією менше 40 дБ, де додати 15 дБ набагато простіше, не кажучи вже про 10 дБ.Основні характеристики систем ЗІПС - товщина і ефективність наведені в таблиці 1.

Таблиця 1 Порівняння безкаркасних звукоізоляційних конструкцій для стін

Звукоізоляційна конструкція	Товщина	ΔRw*
SPS ЗІПС-Стронг. Звукоізоляційне безкаркасне облицювання	55 мм	14–16 дБ
SPS ЗІПС-Стандарт. Звукоізоляційне безкаркасне облицювання	53 мм	11-12 дБ
SPS ЗІПС-Мідл Звукоізоляційне безкаркасне облицювання	83 мм	14-16 дБ
SPS ЗІПС-Екстра. Звукоізоляційне безкаркасне облицювання	133 мм	16-18 дБ

*ΔRw - індекс ДОДАТКОВОЇ звукоізоляції повітряного шуму, що забезпечується конструкцією

При цьому, головною відмінною особливістю даних систем є їх повна готовність до монтажу: закладені в конструкцію віброізолюючі елементи кріплення, комплект спеціального кріплення і віброізолюючі прокладки. Таким чином, систему ЗІПС змонтувати правильно простіше, ніж неправильно при досить високій швидкості монтажу. Це хороше підґрунтя для застосування ЗІПС для тих, кому важливий кінцевий результат, а саме висока звукоізоляція приміщення. Важливо, що дані системи виробляються вже 20 років і загальна площа звукоізольованих стін та стель перевищила позначку у 2 млн. квадратних метрів. У 2016 році на ринок вийшла система ЗІПС третього покоління - модель SPS ЗІПС-Стронг. При загальній товщині 55 мм вона збільшує звукоізоляцію стіни на 12-14 дБ.

Звукоізоляція стін в квартирі за допомогою каркасних облицювань.

Каркасні системи звукоізоляції містять в собі значно більше елементів, які треба правильним чином змонтувати для досягнення заявленого ефекту. Однак, у них є незаперечна перевага: такі системи базуються на широко відомих кожному будівельнику гіпсокартонних технологіях і по суті, являють собою якийсь "тюнінг" відомих конструкцій каркасних облицювань. Важливою перевагою каркасних облицювань є можливість одночасно застосовувати їх не тільки для звукоізоляції, але і для вирівнювання поверхні стін.



Мал. 2 Приклад каркасного звукоізоляційного облицювання Звукоізоляційне каркасне облицювання із застосуванням VibroElastic (90 мм)

Залишається перерахувати набір елементів, з яких складається ефективне звукоізоляційне облицювання або підвісна стеля.

Металевий каркас. Застосовуються стельові та стінові металеві профілі з товщиною сталі не менше 0,55 мм. Така рекомендація обумовлена більш високою якістю і більшою механічною міцністю таких профілів. Дані вироби застосовуються також і для звичайних облицювань, перегородок і стель.

Акустичний триплекс Cаундплейт-дБ 16,5 мм. Один з найважливіших елементів звукоізолюючого облицювання. У порівнянні зі звичайними гіпсокартонними листами, забезпечує більш високі показники звукоізоляції через більш високу поверхневу густину (1220 кг / кв.м проти 680 кг / кв.м) і роз'єднанню двох тонких шарів ГВЛВУ 8 мм через еластичне з'єднання.

Акустичний гіпсокартон для облицювання 12,5 мм. Використовується в якості фінішного листа облицювання, зручного для виконання оздоблювальних робіт.

Звукопоглинаючі плити SoundWool/URSA/-ЕКО 50 мм. Використовуються в якості заповнення внутрішнього простору звукоізоляційних облицювань. Поєднують в собі високі акустичні і експлуатаційні показники: негорючість, екологічність, довговічність, високу механічну міцність.

Віброізолюючі кріплення VibroElastic. Один з найважливіших елементів конструкцій каркасних облицювань стін. Забезпечують надійне кріплення конструкцій до несучих елементів будівлі при мінімізації передачі через вузли кріплень звукових вібрацій. Внаслідок застосування у виробах спеціального еластомеру Sylodyn мають тривалий термін служби без погіршення віброакустичних і експлуатаційних характеристик.

Віброізолююча прокладка Vibrotape-T 4 мм. Застосовується в місцях примикання елементів звукоізолюючих конструкцій (металевого профілю і листів обшивки) до суміжних поверхонь: стін, підлоги і стелі. Знижує передачу від них і на них звукових вібрацій.

Віброакустичний герметик Ultracoustik-VS. Герметизує стики між звукоізоляційними конструкціями та іншими поверхнями без погіршення звукоізоляції за рахунок своїх стабільних пружних властивостей.

Таким чином, каркасне облицювання покаже свої високі характеристики додаткової звукоізоляції тільки тоді, коли всі згадані вище елементи будуть присутні в потрібному місці, в правильному сполученні один з одним і в правильно заданій послідовності. Для цього компанія Панакустик майже 10 років тому розробила і безперервно вдосконалює Альбом інженерних рішень. Звукоізолюючі конструкції. В Альбомі наведені точні схеми рекомендованого набору звукоізолюючих облицювань з вузлами та їх примикання до інших огороджувальних конструкцій.

Таблиця 2 Порівняння каркасних стінових звукоізоляційних конструкцій.

Звукоізолююча конструкція	Товщина	ΔRw*
Звукоізоляційне каркасне облицювання із застосуванням VibroElastic (90 мм)	90 мм	16–18 дБ
Звукоізоляційне каркасне облицювання із застосуванням VibroElastic (110 мм)	110 мм	18-20 дБ
Звукоізоляційне каркасне облицювання 90 мм) монтується виключно на звукоізолюючу підлогу і до підвісної звукоізоляційної стелі.	90 мм	14-16 дБ
Звукоізоляційне каркасне облицювання (140 мм) монтується виключно на звукоізолюючу підлогу і до підвісної звукоізоляційної стелі.	140 мм	20-22 дБ

*ΔRw - індекс ДОДАТКОВОЇ звукоізоляції повітряного шуму, що забезпечується конструкцією

Слід звернути увагу, що ефективність як каркасних, так і безкаркасних систем додаткової звукоізоляції вказана "вилкою" в два децибела. Тим самим, виробник задає певний запас міцності результатами їх застосування, так як лабораторні значення (верхнє значення інтервалу) не завжди досяжні на реальних об'єктах навіть при повному дотриманні технології монтажу. В цьому проявляється відповідальний підхід Gfyfrecnbr до гарантій акустичної ефективності для своєї фірмової продукції.





Внутрішній спокій безпосередньо пов'язаний з навколишнім середовищем людини. Спів птахів у парку, заспокійлива музика під час масажу або голос коханої людини мають колосальний вплив на емоційний стан людини. Те, з яким настроєм ми починаємо ранок або завершуємо вечір, формує наш день. Квартира – це особистий простір, в якому людина хоче відчувати затишок і комфорт, але не завжди все залежить від нього. Мова піде про сусідів та шуму від них.

Сліпий жереб долі в новобудові або наперед відома ситуація з бабусею з 45 квартири - історії різні, але проблеми подібні. Сторонні шуми проникають в Ваш особистий простір і псують бажану гармонію і затишок. Очевидним рішенням проблеми є звукоізоляція квартири.

Для вибору оптимальних звукоізолюючих матеріалів і конструкцій потрібно визначити з яким джерелом шуму чекає боротьба, яка товщина стін та плити перекриття, з яких матеріалів вони складаються, яким повинен бути рівень шуму після проведення звукоізоляційних робіт.

Відповідно до закону, власник повинен виконати установку звукоізоляційної підлоги в квартирі, або в разі купівлі квартири з оздобленням, вимагати цього від забудовника або попереднього власника. Таким чином, першим завданням при звукоізоляції квартири від сусідів є звукоізоляція підлоги. Оцінити роботу звукоізоляційної підлоги в першу чергу зможуть сусіди знизу, але і сама підлога не буде вторинним джерелом структурного шуму, що є безперечним плюсом при проживанні в панельному будинку. Існують три основні типи конструкцій звукоізоляційної підлоги на даний момент:

• "Плаваюча стяжка" - конструкція, при монтажі якої цементно-піщана стяжка розміщена на шарі звукоізоляційного матеріалу і не пов'язана жорстко з іншими конструкціями в квартирі;
• "Підлога на лагах" - увдосконалена версія дерев'яної підлоги, при якій лаги встановлюються на віброізолюючий матеріал, а простір між ними заповнюється звукопоглинаючими матеріалами.
• Panacoustic SPS Floor - система, яка складається з готових сендвіч-панелей, які складаються з м'якого звукопоглинального шару, жорсткого звукоізоляційного (він же є чорновою підлогою) і мають по 8 точкових віброізольованих вузлів-опор з поліуретанового еластомеру.

У разі влаштування стяжки по звукоізолюючому матеріалу загальна товщина звукоізоляційної конструкції варіюється від 65 до 120 мм, при цьому досягаються індекси додаткової ізоляції ударного шуму від 24 до 43 ДБ. Далі коротко опишемо основні звукоізоляційні матеріали під стяжку і їх особливості.

Найбільш ефективним рішенням є цементно-піщана стяжка на звукоізоляційних плитах Soundfloor або URSA TEP20, які забезпечують додаткову ізоляцію ударного шуму до 43 дБ і додаткову ізоляцію повітряного шуму до 13 дБ.

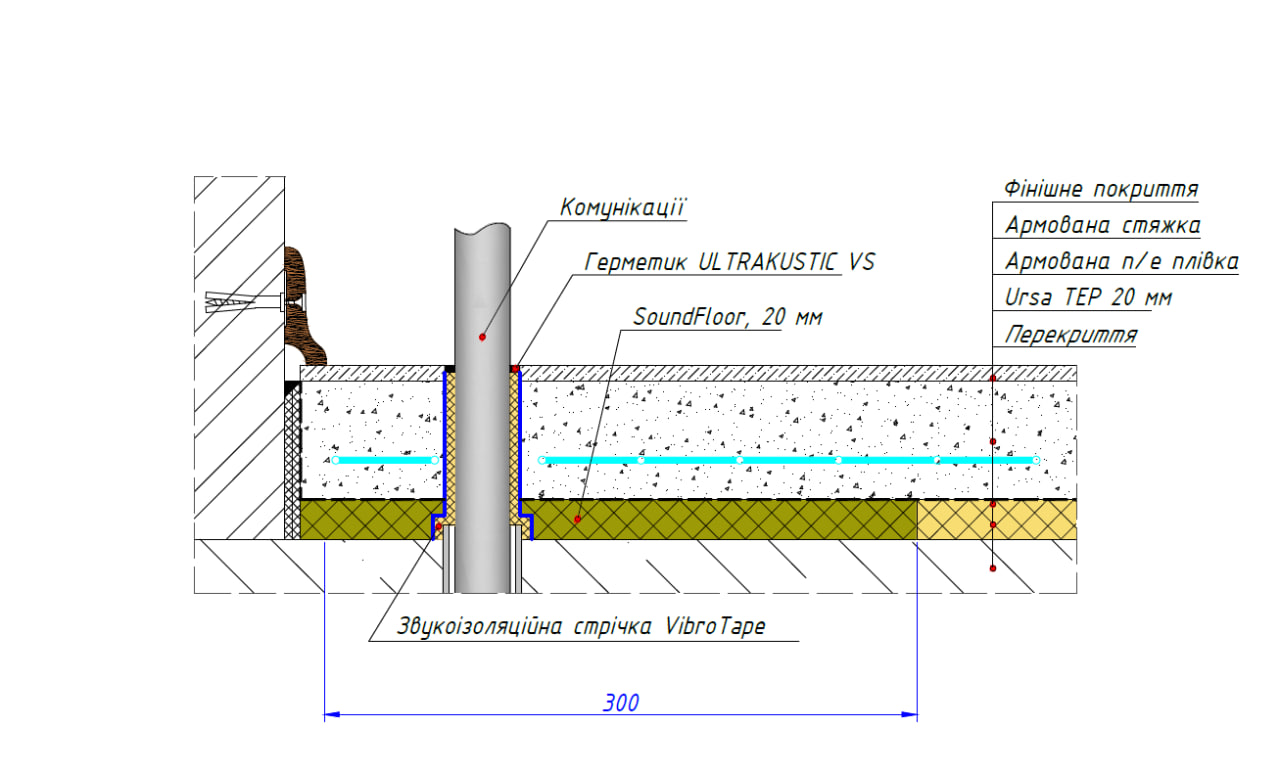

Малюнок 1 Звукоізоляційна "плаваюча" підлога з використанням Soundfloor або Ursa TEP20, (1 шар)

Найбільш економічним варіантом при збереженні високої ефективності додаткової ізоляції ударного шуму виступає підкладка Акуфлекс. Всі ці рулонні матеріали володіють додатковою ізоляцією ударного шуму в межах 24-27 дБ, що дозволяє задовольнити нормативні вимоги. Однак, стяжка з даними матеріалами не дасть значного поліпшення ізоляції повітряного шуму.

Основна відмінність стандартної підлоги на лагах від шумоізоляційної підлоги полягає у відсутності жорстких зв'язків конструкції підлоги з основою і стінами. Це досягається використанням еластомеру Sylomer як опори під дерев'яні лаги, а також укладанні пружної стрічки Panacoustic Tape по периметру підлоги між брусом і стіною. Внутрішній простір заповнюється однією з звукоізоляційних ват типу Soundwool або Ursa Silenta. Орієнтовна товщина звукоізоляційній конструкції становить від 100 мм.

Основними відмінними характеристиками системи "Panacoustic SPS Floor" є швидкість монтажу конструкції, відсутність мокрих процесів і пов'язаного з ними утворення бруду, а також високі звукоізоляційні характеристики (в залежності від моделі ΔLnw ~ 32 -38 дБ, ΔRw ~ 6-9 дБ). Після установки "Panacoustic SPS Floor" вже через 24 години можливо виконувати монтаж фінішного покриття.

Однак, шумоізоляція квартири це в першу чергу захист від шуму, який випромінюють стіни і стеля. Для звукоізоляції стін і стель застосовується два варіанти конструкцій - каркасні або безкаркасні системи облицювання та підвісних стель. За допомогою каркасної звукоізоляційної системи можна приховати значні нерівності поверхні, виконати незалежне облицювання, зробити перегородку або фальшстелю. Перевагами ж безкаркасної системи є простота і швидкість монтажу, мінімізація помилок, що впливають на кінцевий результат, а також менша товщина конструкції в порівнянні з каркасними облицюваннями.

Представниками безкаркасної системи звукоізоляції є Panacoustic SPS. Панелі мають двошарову структуру, а саме, шар акустично поглинаючого матеріалу - звукоізоляційної вати і акустично ізолюючого матеріалу - шар важкого гіпсоволокнистого листа. Сендвіч-панель кріпиться до несучої конструкції за допомогою восьми віброізолюючих кріплень і спирається на суміжні конструкції через 2 шари звукоізоляційної підкладки Panacoustic Tape. Щілини в конструкції заповнюються віброізоляційним герметиком Ultrakustik VS. Для збільшення маси конструкції і захисту вібровузлів від зовнішніх впливів, Panacoustic SPS панелі закриваються одним шаром акустичного гіпсокартону NIDA CICHA в 12,5 мм. Залежно від товщини конструкції від 53 до 133 мм індекс додаткової звукоізоляції повітряного шуму Panacoustic SPS становить від 9 до 18 дБ. Особливу увагу варто приділити Panacoustic SPS 55. При товщині конструкції в 55 мм індекс додаткової ізоляції повітряного шуму становить 11-13 дБ, чого достатньо для комфортної ізоляції від більшості побутових шумів.

Що відрізняє звукоізоляційні каркасні конструкції від стандартних? В першу чергу, звукоізоляційна каркасна система не повинна бути жорстко пов'язана з основною конструкцією, оскільки жорсткий зв'язок є провідником акустичних хвиль. Для забезпечення пружного з'єднання використовуються віброізоляційні кріплення Vibroelastic - один з найважливіших елементів конструкцій каркасних облицювань стін і стель. Вібропідвіси Vibroelastic забезпечують надійне кріплення конструкцій до несучих елементів будівлі і мінімізують передачу через вузли кріплень звукових вібрацій. Завдяки застосуванню у виробах спеціального еластомеру виробництва компанії Getzner, вони мають тривалий термін служби без погіршення віброакустичних і експлуатаційних характеристик. Для перетворення каркасної конструкції в акустичну систему, внутрішній простір каркаса заповнюється звукопоглинаючими плитами Шуманет Soundfloor, ЕКО-Акустик , а сам каркас обшивається листом акустичного триплекса Саундплейт і акустичним гіпсокартоном NIDA CICHA  товщиною в 12,5 мм. При звукоізоляції житлових кімнат рекомендується використовувати екологічно чисту вату Еко-Акустик. Для зменшення передачі структурного шуму, каркасна конструкція примикає до суміжних конструкцій через прокладку Panacoustic Tape з герметизацією швів силіконовим нетвердіючим герметиком Ultrakustik VS.

Варто також відзначити, що часом значно простіше і правильніше добре звукоізолювати одну кімнату (дитячу або спальню), ніж витрачати кошти на звукоізоляцію всієї квартири, так як в деяких ситуаціях досягти абсолютного захисту від шуму в усіх приміщеннях квартири просто неможливо. Однак, повна звукоізоляція кімнати неможлива при звукоізоляції тільки суміжної з сусідом конструкції. Оскільки в сучасному будівництві огороджувальні конструкції жорстко пов'язані одна з одною, шум від сусідів обійде звукоізоляційні конструкції і буде випромінюватися з незахищених конструкцій.

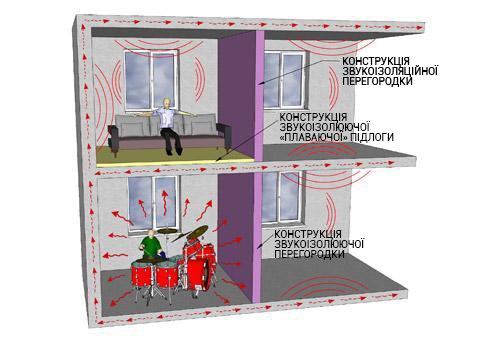

Малюнок 2 Схема непрямих шляхів поширення шуму

Таким чином, через наявність непрямих шляхів передачі шуму, додаткова звукоізоляція може значно відрізнятися від заявленої виробником. Для запобігання таких неприємних ситуацій, рекомендується перед купівлею звукоізоляційних матеріалів і їх монтажу, проконсультуватися з інженером-акустиком, який завжди Вам підкаже найсучасніші шумоізоляційні матеріали і рішення та нюанси монтажу.
