Звукоізоляція стелі в квартирі

Шум з квартири зверху – одна з найбільш поширених скарг в області шумоізоляції. За характером шуму, який можуть створювати такі сусіди, виділяють два типи – ударний (звуки кроків, пересування меблів, звук від падіння предметів на підлогу і т.д.) і повітряний (розмови, звук телевізора або музичного центру) шум. Останній (повітряний шум) можливо прибрати за допомогою тільки лише конструкції звукоізоляційної стелі. А для вирішення проблеми ударного шуму слід дотримуватися комплексної звукоізоляції всіх огороджувальних конструкцій. Іншим шляхом є виконання у сусіда зверху звукоізоляційної підлоги. Таке рішення досить просте та недороге, більш того, воно є одним з обов’язкових вимог до забудовників згідно з будівельними нормами – ДБН В.1.1-31:2013 "Захист територій, будівель і споруд від шуму". Таким чином, якщо сусід зверху на це готовий, ми рекомендуємо звукоізолювати перекриття з його боку.

В рамках даної статті ми будемо розглядати саме конструкції додаткової звукоізоляції стелі. На сьогоднішній день існує два основних підходи в звукоізоляції:

• Безкаркасні системи – панелі Panacoustic SPS товщиною 53-133 мм.
• Каркасні підшивні стелі товщиною від 110 мм.

Безкаркасні системи звукоізоляції стель

Panacoustic SPS- найвідоміша і, мабуть, єдина дійсно ефективна система безкаркасної звукоізоляції на ринку України, яка застосовується для шумоізоляції стелі в квартирі, в тому числі і під натяжну стелю. Її ефективність підтверджена вимірами в лабораторіях НДІ Києва, про що є відповідні протоколи. Виріб являє собою сендвіч-панель, яка складається з жорсткого звукоізолюючого шару гіпсоволокна пазогребневої плити і м'якого звукопоглинального шару мінеральної вати. В панель інтегровані спеціальні віброізолюючі вузли кріплення. Також в систему входить фінішний лист акустичного гіпсокартону NIDA CICHA . Панель Panacoustic SPS інсталюється безпосередньо на перекриття через вбудовані вібровузли за допомогою кріплення, яким комплектується кожна панель. Фінішний лист гіпсокартону NIDA CICHA  прикручується безпосередньо до панелі.

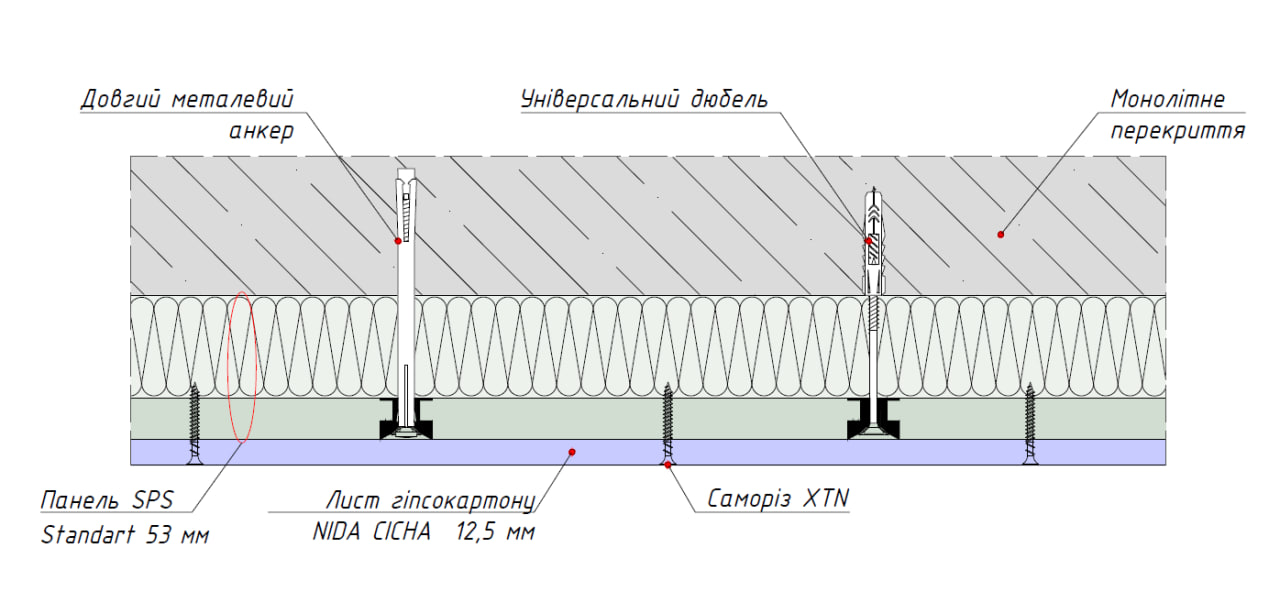

Рис. 1 Безкаркасне звукоізоляційне облицювання Panacoustic SPS 53 на стелі

Ефективність панелей Panacoustic SPS залежить від товщини і конструкції вібровузлів. Основні характеристики систем Panacoustic SPS - товщина і ефективність наведені в таблиці 1. Зверніть увагу! Індекси додаткової ізоляції панелей Panacoustic SPS вказані для конструкції базового перекриття з власної ізоляцією 50 дБ. Зазначити власну звукоізоляцію перекриття, на якому проводилися випробування конструкцій додаткової ізоляції, дуже важливо, оскільки на несучих конструкціях з власною ізоляцією менше 40 дБ додати 10-15 дБ значно легше, чим і користуються деякі несумлінні виробники.

Таблиця 1 Характеристики панелей Panacoustic SPS

Конструкція облицювання	Товщина	ΔRw*
Panacoustic SPS 55	55 мм	14–16 дБ
Panacoustic SPS 53	53 мм	10-12 дБ
Panacoustic SPS 83	83 мм	14-16 дБ
Panacoustic SPS 133	133 мм	16-18 дБ

*ΔRw - індекс ДОДАТКОВОЇ звукоізоляції повітряного шуму, який забезпечує конструкція

Важливо відзначити, що сендвіч-панелі Panacoustic SPS повністю готові до монтажу. Інтегровані вібровузли і всі необхідні елементи кріплення в комплекті сприяють швидкій і якісній установці виробу на стелю. Звертаємо Вашу увагу, що дана система вже відзначила двадцятирічний ювілей, а загальна площа поверхонь, звукоізольованих панелями Panacoustic SPS, перевищила 2 млн. квадратних метрів.
У 2016 році компанія представила флагмана в області додаткової звукоізоляції - модель третього покоління Panacoustic SPS 55. Конструкція мінімальної товщини (всього 55 мм) забезпечує додаткову ізоляцію повітряного шуму до 13 дБ, якої достатньо для захисту від більшості типових побутових шумів.

ВАЖЛИВО:  Висока ефективність панелей Panacoustic SPS і простота системи, призводять до збільшення кількості спроб повторити конструкцію сендвіч-панелей з комбінацій підручних матеріалів. У таких виробах відсутня основа ефективної звукоізоляції - віброізолюючі вузли кріплення. Виключно панель, яка має оригінальні вібровузли, може забезпечити високі показники додаткової звукоізоляції. При влаштуванні кріплення, без коректної вібровідв’язки, мало чим буде відрізнятися від радянської звукоізоляції - сухої штукатурки на гіпсових маяках, ефективність якої не перевищувала 2-4 дБ.

Каркасні звукоізоляційні стелі

Каркасна звукоізоляція більш традиційна і звична. У таку конструкцію входить значно більша кількість елементів, ніж в безкаркасний аналог. Тому монтаж каркасних систем більш трудомісткий і, що найважливіше, якість монтажу суттєво впливає на кінцевий результат. Однак, у каркасних стель також є ряд переваг: такі конструкції звукоізоляційних стель дуже схожі на звичайні підвісні стелі з гіпсокартону і фактично виступають їх допрацьованим варіантом. Друга важлива перевага полягає в тому, що за допомогою каркасних конструкцій не тільки влаштовується шумоізоляція стелі в квартирі, але і вирівнюється поверхня або створюється стеля заданої конфігурації.

Рис. 2 Каркасна звукоізоляційна стеля на підвісах Vibroelastic

Далі представляємо основні комплектуючі, з яких складається якісна звукоізоляційна каркасна стеля:

Металевий каркас. Профільна система і комплектуючі до неї, які формують несучий каркас підвісної стелі. Для влаштування каркасів звукоізоляційних стель рекомендується застосовувати металеві профілі з товщиною сталі не менше 0,55 мм.

Акустичний триплекс Cаундлейт, 16.5 мм. Являє собою 2 листа товщиною 8 мм з ГВЛВУ (гіпсоволокнисті листи вологостійкі зі збільшеною масою), які фізично пов'язані між собою, але акустично розділені еластичним в’яжучим. Такий триплекс - відмінний сучасний звукоізоляційний матеріал для стелі в квартирі, який має підвищені показники звукоізоляції за рахунок підвищеної поверхневої густини в порівнянні зі стандартним гіпсокартоном (1220 кг / кв.м проти 680 кг / кв.м).
Облицювальний гіпсокартон NIDA CICHA  12,5 мм. Традиційний фінішний лист облицювання, зручний для виконання оздоблювальних робіт.

Акустичні плити ЕКО-Акустик/Soundwool або URSA Silento, 50/60 мм. Звукопоглинаюча вата - обов'язковий матеріал для шумоізоляції стелі в квартирі. Дані плити необхідні для заповнення внутрішнього простору підвісної стелі. Відрізняються високими, стабільними в часі, звукопоглинальними властивостями, а також абсолютно негорючі, довговічні, екологічні і мають високу механічну міцність.

Стельові віброізолюючі підвіси Vibroelastic. Найважливіша складова конструкції, яка служить для розриву акустичного зв'язку між конструкцією підвісної стелі і існуючого перекриття. Крім цього підвіси Vibroelastic забезпечують міцне, надійне і стабільне кріплення каркасу стелі до перекриття, з точки зору технології монтажу. В якості пружних елементів в вібропідвісах застосовується спеціальний еластомер Sylodyn різних марок. Даний матеріал відомий своїм великим терміном служби зі збереженням стабільними своїх експлуатаційних і віброізоляційних характеристик.

Віброізолююча прокладка Panacoustic Tape, 4 мм. Матеріалом для даної багатоцільової ущільнюючої прокладки служить високоякісне багатошарове склополотно. Всі місця примикання звукоізоляційної стелі до інших конструкцій (стіни, колони, звукоізоляційні облицювання і перегородки) виконуються за допомогою прокладки Panacoustic Tape. Матеріал прокладки має оптимальну пружність та довговічність і ефективно перериває акустичний зв'язок між конструкціями.

Віброакустичний герметик Ultrakustik VS. Нетвердіючий силіконовий герметик Ultrakustik VS  застосовується для заповнення стиків по периметру звукоізоляційних конструкцій, а також будь-яких небажаних щілин. Його унікальність зумовлена тим, що пружні і адгезивні властивості даного герметика показують найвищу стабільність в часі, тим самим запобігаючи розгерметизації стиків і виникнення жорстких «акустичних містків».

ВАЖЛИВО: результат, який заявляє компанія, досяжний виключно в разі застосування фірмових матеріалів згідно з технологією монтажу. Для цього наша компанія регулярно видає Альбом інженерних рішень. У нього входить детальна інструкція з монтажу конструкцій, детальна специфікація і креслення найбільш принципових вузлів конструкцій.
Також з основними характеристиками каркасних звукоізоляційних стель Ви можете ознайомитися в таблиці 2.

Таблиця 2 Характеристики каркасних звукоізоляційних стель

Звукоізолююча конструкція	Товщина	ΔRw*
Каркасна звукоізоляційна стеля на підвісах Vibroelastic (115 мм)	115 мм	17-19 дБ
Каркасна звукоізоляційна потолок на підвісах Vibroelastic (130 мм)	130 мм	19-22 дБ
Каркасна звукоізоляційна потолок на підвісах Vibroelastic (більше 200 мм)	200 мм	22-25 дБ

*ΔRw - індекс ДОДАТКОВОЇ звукоізоляції повітряного шуму, який забезпечує конструкція.
