Звукоізоляція стін

Для звукоізоляції стін в квартирі, на даний час, застосовуються два варіанти конструкцій - каркасні та безкаркасні системи облицювання. При цьому, мається на увазі, що самі стіни або міжкімнатні перегородки вже встановлені і їх демонтаж з метою зведення більш ефективних конструкцій не передбачається. Для міжкімнатних перегородок з тонких однорідних матеріалів - гіпсолітових і газобетонних блоків товщиною не більше 100 мм, застосовуються спеціальні рішення, описані в розділі Звукоізоляція тонких перегородок. Наведена нижче інформація актуальна для масивних стін із залізобетону, цегли, товстих газо-піноблоків з поверхневою щільністю понад 200 кг/м².

Звукоізоляція стін в квартирі: безкаркасні облицювання

Отже, почнемо з безкаркасних систем звукоізоляції. Йдеться про безкаркасну звукоізолюючу панельну систему Panacoustic SPS. Дана система являє собою сендвіч-панель з вісьмома віброізолюючими вузлами кріплень і фінішний лист гіпсокартону 12.5 мм. Сендвіч-панель монтується безпосередньо до конструкції, яку потрібно звукоізолювати, а шар акустичного гіпсокартону NIDA CICHA закріплюється вже до Panacoustic SPS.

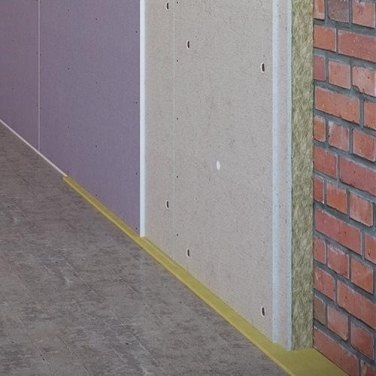

Мал. 1 Приклад безкаркасного звукоізоляційного облицювання Panacoustic SPS 83.

В залежності від товщини системи (від 53 до 133 мм) індекси додаткової ізоляції повітряного шуму рівні 9 - 18 дБ для стін з вихідною звукоізоляцією 50 дБ. Зазначення типу існуючої конструкції стін, для якої отримані значення додаткової звукоізоляції надзвичайно важливе, тому що різні виробники показують "переваги" своїх систем на перегородках з власної звукоізоляцією менше 40 дБ, де додати 15 дБ набагато простіше, не кажучи вже про 10 дБ. Основні характеристики систем Panacoustic SPS- товщина і ефективність наведені в таблиці 1.

Таблиця 1 Порівняння безкаркасних звукоізоляційних конструкцій для стін

Звукоізоляційна конструкція	Товщина	ΔRw*
Panacoustic SPS 55	55 мм	11–13 дБ
Panacoustic SPS 53	53 мм	9-11 дБ
Panacoustic SPS 83	83 мм	12-14 дБ
Panacoustic SPS 133	133 мм	16-18 дБ

*ΔRw - індекс ДОДАТКОВОЇ звукоізоляції повітряного шуму, що забезпечується конструкцією

При цьому, головною відмінною особливістю даних систем є їх повна готовність до монтажу: закладені в конструкцію віброізолюючі елементи кріплення, комплект спеціального кріплення і віброізолюючі прокладки. Таким чином, систему Panacoustic SPS змонтувати правильно простіше, ніж неправильно при досить високій швидкості монтажу. Це хороше підґрунтя для застосування Panacoustic SPS для тих, кому важливий кінцевий результат, а саме висока звукоізоляція приміщення. Важливо, що дані системи виробляються вже 20 років і загальна площа звукоізольованих стін та стель перевищила позначку у 2 млн. квадратних метрів. У 2016 році на ринок вийшла система Panacoustic SPS третього покоління - модель Panacoustic SPS 55. При загальній товщині 55 мм вона збільшує звукоізоляцію стіни на 11-13 дБ.



Звукоізоляція стін в квартирі за допомогою каркасних облицювань.

Каркасні системи звукоізоляції містять в собі значно більше елементів, які треба правильним чином змонтувати для досягнення заявленого ефекту. Однак, у них є незаперечна перевага: такі системи базуються на широко відомих кожному будівельнику гіпсокартонних технологіях і по суті, являють собою якийсь "тюнінг" відомих конструкцій каркасних облицювань. Важливою перевагою каркасних облицювань є можливість одночасно застосовувати їх не тільки для звукоізоляції, але і для вирівнювання поверхні стін.

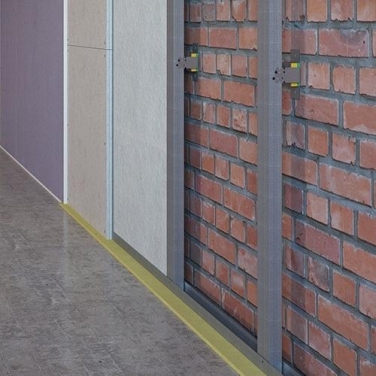

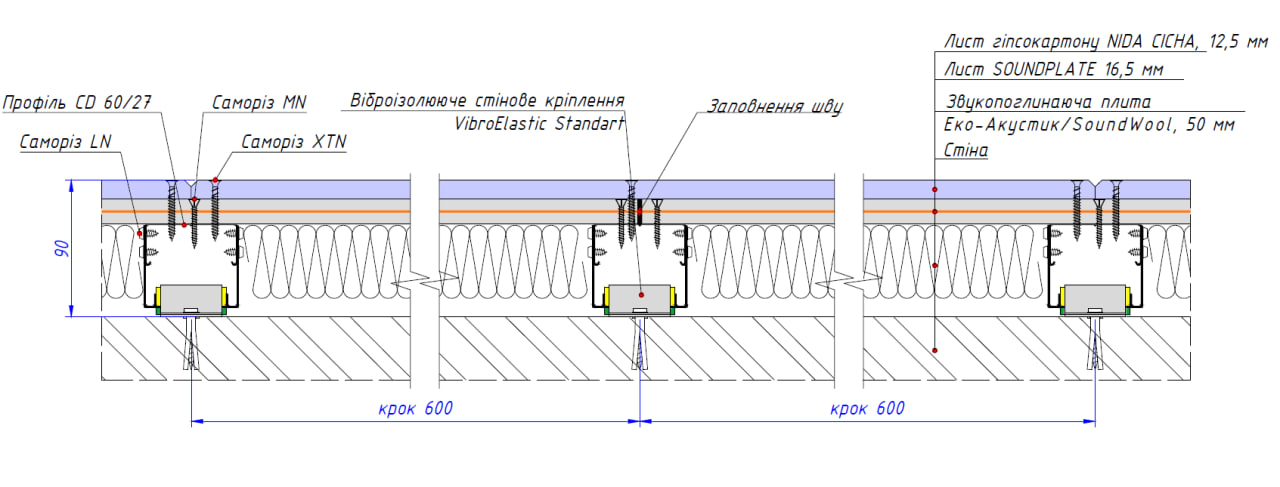

Мал. 2 Приклад каркасного звукоізоляційного облицювання Звукоізоляційне каркасне облицювання із застосуванням Шуманет-коннект-ПС (90 мм)

Залишається перерахувати набір елементів, з яких складається ефективне звукоізоляційне облицювання або підвісна стеля.

Металевий каркас. Застосовуються стельові та стінові металеві профілі з товщиною сталі не менше 0,55 мм. Така рекомендація обумовлена більш високою якістю і більшою механічною міцністю таких профілів. Дані вироби застосовуються також і для звичайних облицювань, перегородок і стель.

Акустичний триплекс Cаундлайн-дБ 16,5 мм. Один з найважливіших елементів звукоізолюючого облицювання. У порівнянні зі звичайними гіпсокартонними листами, забезпечує більш високі показники звукоізоляції через більш високу поверхневу густину (1220 кг / кв.м проти 680 кг / кв.м) і роз'єднанню двох тонких шарів ГВЛВУ 8 мм через еластичне з'єднання.

Акустичний гіпсокартон для облицювання 12,5 мм. Використовується в якості фінішного листа облицювання, зручного для виконання оздоблювальних робіт.

Звукопоглинаючі плити Шуманет-БМ/-ЕКО 50 мм. Використовуються в якості заповнення внутрішнього простору звукоізоляційних облицювань. Поєднують в собі високі акустичні і експлуатаційні показники: негорючість, екологічність, довговічність, високу механічну міцність.

Віброізолюючі кріплення Шуманет-коннект. Один з найважливіших елементів конструкцій каркасних облицювань стін. Забезпечують надійне кріплення конструкцій до несучих елементів будівлі при мінімізації передачі через вузли кріплень звукових вібрацій. Внаслідок застосування у виробах спеціального еластомеру Sylodyn мають тривалий термін служби без погіршення віброакустичних і експлуатаційних характеристик.

Віброізолююча прокладка Panacoustic Tape 4 мм. Застосовується в місцях примикання елементів звукоізолюючих конструкцій (металевого профілю і листів обшивки) до суміжних поверхонь: стін, підлоги і стелі. Знижує передачу від них і на них звукових вібрацій.

Віброакустичний герметик Ultrakustik VS. Герметизує стики між звукоізоляційними конструкціями та іншими поверхнями без погіршення звукоізоляції за рахунок своїх стабільних пружних властивостей.

Таким чином, каркасне облицювання покаже свої високі характеристики додаткової звукоізоляції тільки тоді, коли всі згадані вище елементи будуть присутні в потрібному місці, в правильному сполученні один з одним і в правильно заданій послідовності.

Таблиця 2 Порівняння каркасних стінових звукоізоляційних конструкцій.

Звукоізолююча конструкція	Товщина	ΔRw*
Звукоізоляційне каркасне облицювання із застосуванням Шуманет-коннект-ПС (90 мм)	90 мм	14–16 дБ
Звукоізоляційне каркасне облицювання із застосуванням Шуманет-коннект-КС (110 мм)	110 мм	15-17 дБ
Звукоізоляційне каркасне облицювання (90 мм) монтується виключно на звукоізолюючу підлогу і до підвісної звукоізоляційної стелі.	90 мм	15-17 дБ
Звукоізоляційне каркасне облицювання (140 мм) монтується виключно на звукоізолюючу підлогу і до підвісної звукоізоляційної стелі.	140 мм	16-18 дБ

*ΔRw - індекс ДОДАТКОВОЇ звукоізоляції повітряного шуму, що забезпечується конструкцією

Слід звернути увагу, що ефективність як каркасних, так і безкаркасних систем додаткової звукоізоляції вказана "вилкою" в два децибела. Тим самим, виробник задає певний запас міцності результатами їх застосування, так як лабораторні значення (верхнє значення інтервалу) не завжди досяжні на реальних об'єктах навіть при повному дотриманні технології монтажу.
