Звукоізоляційна підлога із застосуванням Ursa TEP 20 (1 шар)
Звукоізоляція підлоги під стяжку. Використовується для захисту від УДАРНОГО ТА ПОВІТРЯНОГО ШУМУ.
Спосіб монтажу: вологий.

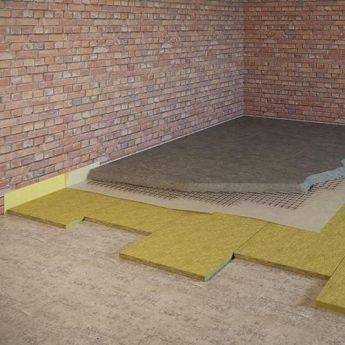

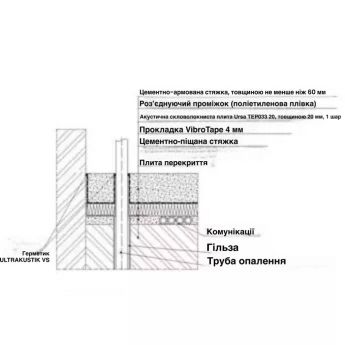

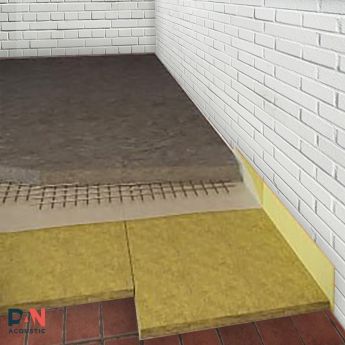

Конструкція складається з шару армованої цементно-піщаної стяжки товщиною не менше 60 мм, яку поклали на звукоізоляційні плити Ursa TEP 20.
Ви можете порахувати приблизну Кошторис звукоізоляції в вашому випадку. Для цього достатньо ввести площу поверхні, яку передбачається ізолювати. Зверніть увагу, кошторис є зразковою, оскільки не враховує індивідуальні особливості Вашого приміщення, а також неможливість відвантаження матеріалів не кратно упаковці.
ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:
| Матеріал | Кількість | Од. вим. | Ціна за од., грн | Сума, грн |
|---|---|---|---|---|
|
- | 5045.62 | 0.0 | |
Panacoustic VibroTape T-100 Стрічкова звукоізоляційна прокладка
рулон 30м, ширина 100мм, товщина 4 мм (3м2) |
- | 884.29 | 0.0 | |
|
- | 275.00 | 0.0 |
При влаштуванні конструкції звукоізоляційної підлоги застосовуються наступні матеріали:

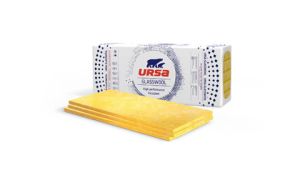

- Плити Ursa TEP 20.
- Підкладка Вібротейп-Т.
- Герметик Ultracoustik VS.
- Армована поліетиленова плівка.
- Цементно-піщана суміш для влаштування стяжки марки не нижче М300.
- Арматурна сітка з розміром чарунок 50х50 мм і діаметром прутка 4 мм.
Перед розкладкою плит матеріалу Ursa TEP 20 потрібно ретельно очистити основу підлоги від будівельного сміття.
Звукоізоляційні плити Ursa TEP 20 укладаються на перекриття стик в стик, без зазору, відповідно до заданих розмірів з таким розрахунком, щоб повністю покрити площу підлоги. При укладанні в два шари плити укладаються з перекриттям стиків верхнього та нижнього шарів в перпендикулярних напрямках.
Щоб уникнути жорсткого контакту між стяжкою та стінами, а також іншими елементами конструкції будівлі, необхідно на всі стіни по периметру приміщення або на колони завести кромкову прокладку на висоту 30-40 мм вище рівня підлоги, що облаштовується. Кромочна прокладка може бути виконана з матеріалів Ursa TEP 20 в один шар або з матеріалу Вібротейп-Т в два шари. Кантову прокладку до вертикальних поверхонь фіксують за допомогою герметика Ultracoustik VS.
Поверх шару зі звукоізолюючих плит Ursa TEP 20 укладається розділяючий шар з армованої поліетиленової плівки товщиною 200 мкм з завертанням краю на всі стіни та колони. Це необхідно для того, щоб при влаштуванні стяжки розчин не потрапляв на мінераловатні плити та кромкову прокладку.
Після укладання розділяючого шару поліетилену виконують цементно-піщану стяжку з піскобетона марки М-300 або товарного бетону товщиною 60 мм.
При влаштуванні стяжки необхідно армувати її металевою сіткою з розміром комірки 50х50 мм та діаметром прутка 4 мм. Сітка повинна бути розташована в шарі стяжки не нижче 20 мм від її нижнього рівня та не вище за середню лінії стяжки. Сітка укладається з перекриттям стиків 100 мм, які зв'язуються в'язанням дротом через кожні 200 мм.
Поверхня розчину вирівнюється за допомогою рейки. При великій площі поверхні підлоги вирівнююча стяжка виконується ділянками площею до 30м2 з обов'язковим влаштуванням деформаційних швів з використанням матеріалу Вібротейп-Т.
Після влаштування підлоги поліетиленову плівку, а також надлишок кромочної прокладки обрізають по рівню готової підлоги. Стики між стяжкою та стінами (колонами) заповнюються герметиком Ultracoustik VS.
