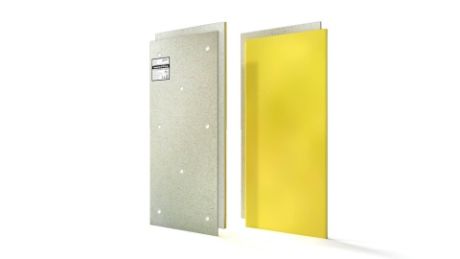

Panacoustic SPS 23, (ПГП) звукоізолююча панель для тонких стін і перегородок

Область застосування:

Застосовується для облаштування звукоізолюючої обшивки легких одношарових перегородок з гіпсоліту або газобетону, а також міжквартирних стін і перегородок.

ВАЖЛИВО! Обшивати тонку перегородку матеріалом Panacoustic SPS 23 слід тільки з одного боку. Обшивка з двох сторін позбавлена практичного сенсу – ефект додаткової звукоізоляції істотно проявляється після обшивки з одного боку і не збільшується при додаванні шару зі зворотного боку перегородки!

Принцип роботи:

Тонкі перегородки з піноблоків гіпсових плит або газобетону товщиною 80-100 мм мають характерне резонансне зниження (відсутність зростання) звукоізоляції в вкрай важливому для ізоляції шуму діапазоні частот 200 - 600 Гц. Панелі Panacoustic SPS 23 товщиною 23 мм, змонтовані з однієї зі сторін перегородки, знижують резонансне проходження звуку в даному частотному діапазоні. За рахунок цього загальна звукоізоляція системи "перегородка + Panacoustic SPS 23" зростає на величину від 6 до 10 дБ.

ВАЖЛИВЕ ЗАУВАЖЕННЯ:

З огляду на "антирезонансний" принцип роботи, при монтажі даних панелей не використовуються пружні прокладки, герметики, а вузли кріплення закладаються звичайної шпаклівкою! Це істотно полегшує і здешевлює монтаж без втрати акустичної ефективності.

Дана конструкція і закладений в ній принцип запатентований в країнах СНД.

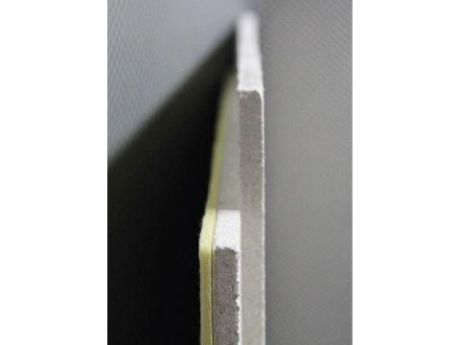

Склад:

• Гіпсоволокнисті пазогребневі елементи (товщина 20 мм)
• Багатошаровий склохолст Vibrotape P (товщина 3 мм)
• Компенсуючі шайби (діаметр 24 мм)

Відмінні особливості:

• мала товщина панелі - всього 23 мм
• додаткова звукоізоляція перегородки - до 10 дБ
• дуже простий монтаж - не потрібне застосування пружних прокладок і герметиків!

Дізнайтесь більше:

Фізико-технічні характеристики:

Розмір панелі без площі гребенів - 1200х600х23 мм
Поверхнева щільність - 24,3 кг/кв.м
Маса однієї панелі - 17,5 кг

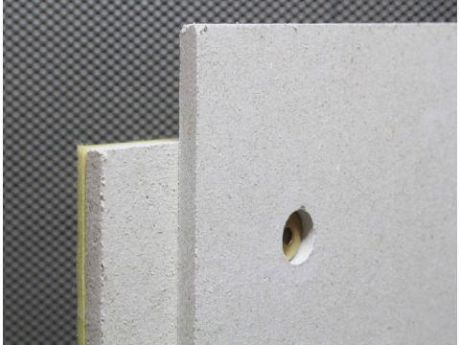

Кількість кріпильних отворів - 8 шт
Діаметр монтажних дюбель-шурупів - 8 мм

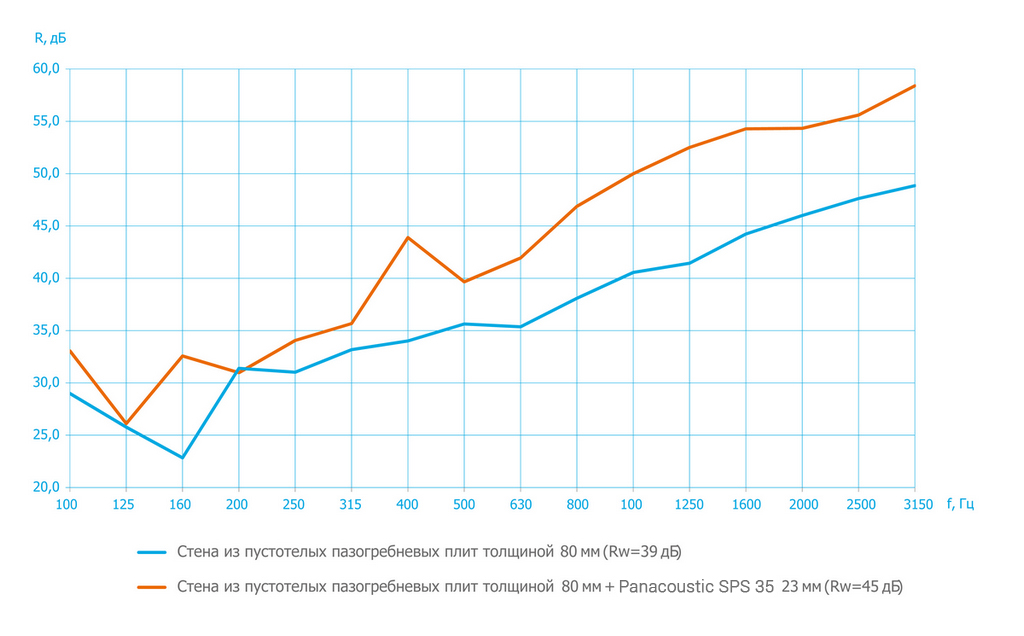

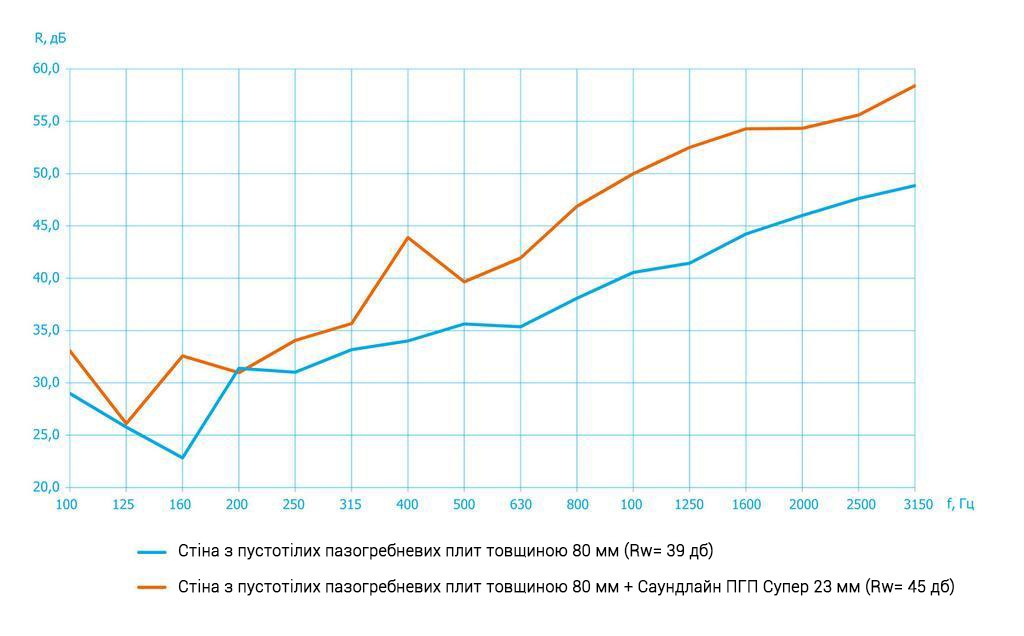

Ізоляція повітряного шуму

• Панелі Panacoustic SPS 35 монтуються з будь-якого боку тонкої перегородки товщиною 80-100 мм.

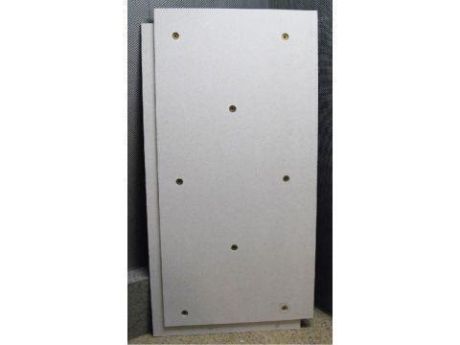

• У кожній панелі є 8 вузлів для її закріплення до поверхні. Монтаж панелей зручніше вести знизу вгору, зліва направо.
  У першій панелі підрізають гребені по короткій і довгій стороні, у наступних панелей першого ряду - тільки по довгій стороні.
• Для кріплення панелей Panacoustic SPS 35 використовуються дюбель-цвяхи діаметром 8мм і довжиною не менше 60 мм. На стіни і перегородки з гіпсових блоків панелі Panacoustic SPS 35 допускається кріпити універсальними саморізами діаметром 5-6 мм і довжиною не менше 60 мм без попереднього засвердлювання.
• Панелі стикуються між собою за допомогою пазогребневого з'єднання. Пазогребневі стики додатково стягуються між собою саморізами по ГВЛ 3х25 мм, крок саморізів 150 мм. При замиканні ряду панель може підрізатися, при цьому підрізана частина переходить на наступний ряд. Розкроюються панелі за допомогою інструменту, шар скловолокна обрізається гострим ножем.
• Відрізані частини панелі довжиною менше 250 мм не використовуються. Панелі монтують зі зміщенням поперечних стиків в сусідніх рядах. Розбіжка стиків повинна складати не менше 250 мм. Якщо у панелей останнього ряду, виходячи з фактичного розміру стіни, не підрізається паз, в пази вкладаються смуги з гіпсоволокнистих або гіпсокартонних листів товщиною 10 мм і фіксуються до панелей саморізами по ГВЛ 3х25 мм.
• Якщо панель повністю розміщується на поверхні стіни - її монтаж здійснюється тільки за допомогою шести кріплень (центральні вузли не використовуються). Якщо панель підлягає обрізці - використовуються всі доступні вузли кріплення.
