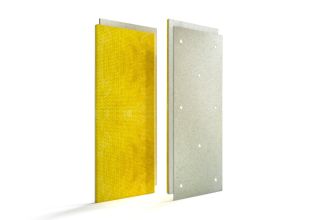

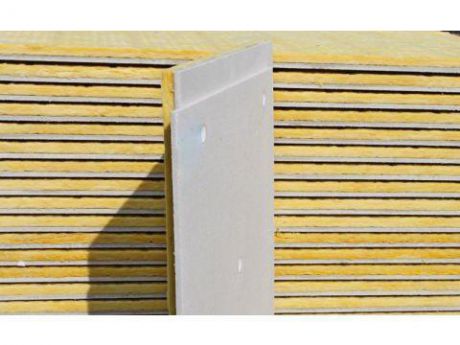

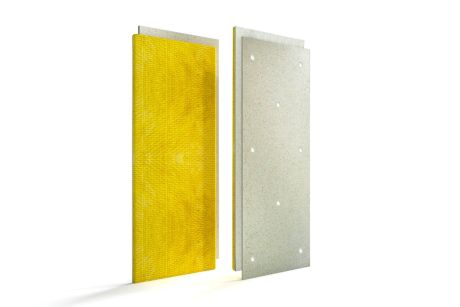

Panacoustic SPS 53 ЗІПС-Стандарт (вектор), сендвіч-панель з комлектом кріплення

1. Підготовка поверхні до монтажу

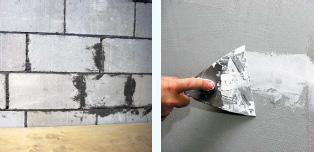

Панельна система Panacoustic SPS монтується на існуючі стіни, виконані з бетону, блоків або цегли, залізобетонні монолітні колони, а також плити міжповерхових перекриттів. Не рекомендується монтувати панельну систему на конструкції товщиною менше 80 мм. До початку монтажних робіт поверхня стін і стелі повинна бути вирівняна штукатурною сумішшю. Допускаються нерівності і відхилення не більше 10 мм на погонний метр поверхні.

2. Початок монтажу

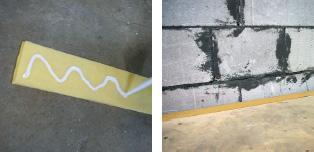

До бічних стін і стелі торці сендвіч-панелей повинні примикати через два шари віброізоляційної стрічки Vibrotape-T. Стрічка наклеюється і фіксується за допомогою герметика Panacoustic VS. На підлогу панельну систему обпирають через два шари віброізоляційної стрічки Vibrotape-T. Прокладка Vibrotape-T також обов'язково повинна підкладатись під торці гіпсоволокнистих і гіпсокартонних листів NIDA CICHA ГКЛА, застосовуваних у системі. Якщо панельна система монтується на стелю, на всіх приляганнях до бічних поверхонь використовується віброізоляційна стрічка Vibrotape-T в 2 шари.

3. Встановлення сендвіч-панелей

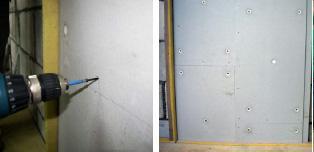

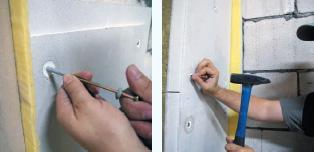

У кожній сендвіч-панелі є 8 вібровузлів для її закріплення до поверхні. Панелі повинні монтуватися виключно через вібровузли. Монтаж сендвіч-панелей зручніше вести знизу вгору, зліва направо. У першій панелі підрізають гребені по короткій та довгій сторонах, у наступних панелях першого ряду - тільки по довгій стороні. Панелі встановлюють наступним чином: панель прикладається до стіни, безпосередньо через вібровузли свердлять отвори в стіні/стелі глибиною 60 мм.

В отримані отвори вставляються пластмасові дюбелі, в які попередньо на декількох витках різьблення, не допускаючи розширення дюбеля, угвинчується шуруп з шайбою. Після того як дюбель вставлений в просвердлений отвір, його забивають до упору за допомогою молотка та загвинчують з підкладеною під його головку конусною шайбою.

УВАГА! Головка гвинта заглиблюється в поверхню вібровузла не більше, ніж на 1-2 мм!

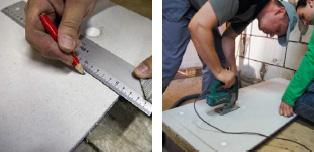

4. Підрізка панелей

Сендвіч-панелі стикуються між собою за допомогою пазогребневого з'єднання. Пазогребневі стики додатково стягуються між собою саморізами по ГВЛ 3х25 мм, крок саморізів 150 мм. При замиканні ряду панель може підрізатися, при цьому підрізана частина переходить на наступний ряд. Розкроюються сендвіч-панелі за допомогою інструменту, шар вати обрізається гострим ножем.

5. Розбіжка стиків

Відрізані частини панелі довжиною менше 250 мм не використовуються. Панелі монтують зі зміщенням поперечних стиків в сусідніх рядах. Розбіжка стиків повинна складати не менше 250 мм. Якщо у панелей останнього ряду, виходячи з фактичного розміру стіни, не підрізається паз, в пази вкладаються смуги з гіпсоволокнистих або гіпсокартонних листів товщиною 10 мм і фіксуються до панелей саморізами по ГВЛ 3х25 мм.

6. Особливості використання елементів кріплення

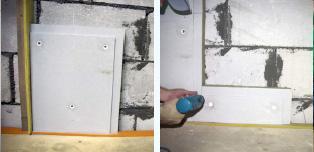

Якщо сендвіч-панель повністю розміщується на поверхні стіни - її монтаж здійснюється тільки за допомогою шести вібровузлів кріплення (центральні вузли не використовуються). Якщо стінова панель підлягає підрізці - використовуються всі доступні вузли кріплення. При монтажі сендвіч-панелей на стелю, додатково використовуються два центральних вібровузли, в які вставляються металеві анкерні гвинти. У комплекті кріплення для установки сендвіч-панелей на стелю є два типи анкерних гвинтів - стандартні (довжина яких на 50 мм більше товщини сендвіч-панелі) та укорочені. Укорочені анкерні гвинти застосовуються для монтажу на пустотні плити міжповерхових перекриттів.

7. Фінішний шар листів NIDA CICHA ГКЛА

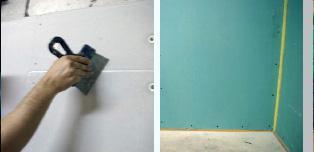

Після завершення монтажу стики між сендвіч-панелями обробляються герметиком Panacoustic VS. До отриманої поверхні закріплюють фінішний шар листів NIDA CICHA ГКЛА товщиною 12,5 мм. Листи повинні примикати до суміжних поверхонь також через віброізоляційну стрічку Vibrotape-T в 2 шари відповідно до п.2 цієї інструкції. При монтажі листів NIDA CICHA ГКЛА використовуються саморізи 3,9х41 мм. Саморізи не повинні потрапляти на вібровузли сендвіч-панелей. Крок саморізів по вертикалі складає 200 мм, по горизонталі - 400 мм.

8. Заключний етап

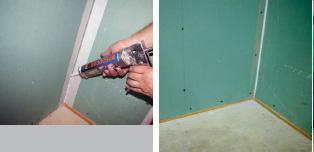

Надлишки виступаючої стрічки Vibrotape-T обрізають врівень з фінішним шаром листів NIDA CICHA ГКЛА. Шви заповнюють віброакустичним силіконовим герметиком. Для отримання якісного шва, рекомендується використовувати малярний скотч, який наклеюється на поверхні, які утворюють кут. За необхідності поверхню панельної системи додатково вирівнюють під фінішну обробку.
