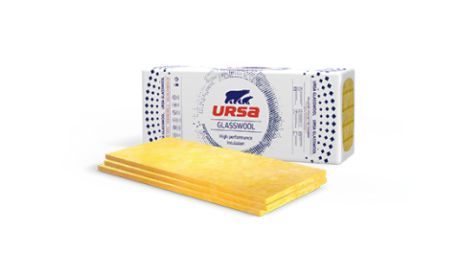

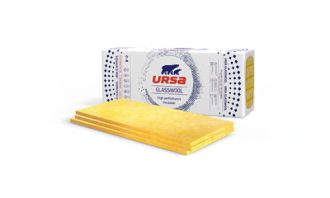

Ursa TEP 20 (Урса ТЕП 20)

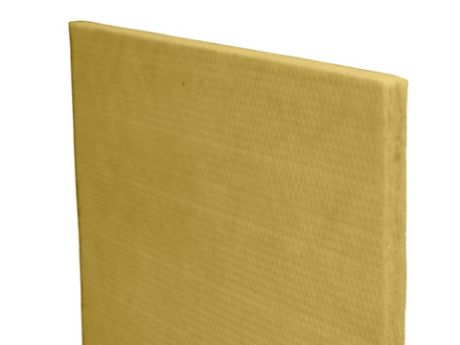

Плити для звукоізоляції підлоги «Ursa TEP 20  (Урса ТЕП 20) » виготовлені за спеціальною технологією зі скловолокна, що володіє малою усадкою під навантаженням, одночасно з низьким значенням динамічного модуля пружності. У поєднанні з високою міцністю до механічних навантажень, конструкція звукоізолюючої підлоги на плитах «Ursa TEP 20  (Урса ТЕП 20) » є високоефективною однокомпонентною системою для звукоізоляції перекриття від ударного і повітряного шуму.

Область застосування

Скловолокнисті плити для ізоляції ударного шуму «Ursa TEP 20  (Урса ТЕП 20) » застосовуються при влаштуванні звукоізоляційних підлог плаваючого типу в якості робочого пружного шару під вирівнюючою бетонною або цементно-піщаною стяжкою.

Фізико-технічні характеристики
Робочий розмір панелей: 1250 х 600 мм
Товщина плити: 20 мм
Щільність: 90 ± 10% кг/м³
Відносне стиснення під навантаженням:

• - 3 % при навантаженні 2 000 Н
• 6 % при навантаженні 5 000 Н

Індекс зниження рівня ударного шуму конструкцією підлоги

• при товщині 20 мм – ΔL _n,w = 36 дБ
• при товщині 40 мм – ΔL _n,w = 41 дБ

Індекс додаткової ізоляції повітряного шуму ΔRw = 10 дБ^*

^*- за даними натурних випробувань з урахуванням наявності непрямих шляхів передачі шуму.

Інструкція з монтажу

• Перед розкладкою плит з матеріалу Ursa TEP 20  потрібно ретельно очистити основу підлоги від будівельного сміття.
• Звукоізоляційні плити Ursa TEP 20 укладаються на перекриття стик в стик, без зазору, відповідно до заданих розмірів з таким розрахунком, щоб повністю покрити площу підлоги. При укладанні в два шари плити укладаються з перекриттям стиків верхнього та нижнього шарів в перпендикулярних напрямках.
• Щоб уникнути жорсткого контакту між стяжкою та стінами, а також іншими елементами конструкції будівлі, необхідно на всі стіни по периметру приміщення або на колони завести кромкову прокладку на висоту 30-40 мм вище рівня підлоги, що облаштовується. Кромочна прокладка може бути виконана з матеріалів Ursa TEP 20 в один шар або з матеріалу Вібротейп в два шари. Кантову прокладку до вертикальних поверхонь фіксують за допомогою герметика Ultracoustik.
• Поверх шару зі звукоізолюючих плит Ursa TEP 20 укладається розділяючий шар з армованої поліетиленової плівки товщиною 200 мкм з завертанням краю на всі стіни та колони. Це необхідно для того, щоб при влаштуванні стяжки розчин не потрапляв на мінераловатні плити та кромкову прокладку.
• Після укладання розділяючого шару поліетилену виконують цементно-піщану стяжку з піскобетона марки М-300 або товарного бетону товщиною 60 мм.
• При влаштуванні стяжки необхідно армувати її металевою сіткою з розміром комірки 50 х 50 мм та діаметром прутка 4 мм. Сітка повинна бути розташована в шарі стяжки не нижче 20 мм від її нижнього рівня та не вище за середню лінії стяжки. Сітка укладається з перекриттям стиків 100 мм, які зв'язуються в'язанням дротом через кожні 200 мм.
• Поверхня розчину вирівнюється за допомогою рейки. При великій площі поверхні підлоги вирівнююча стяжка виконується ділянками площею до 30м² з обов'язковим влаштуванням деформаційних швів з використанням матеріалу Вібротейп.
• Після влаштування підлоги поліетиленову плівку, а також надлишок кромочної прокладки обрізають по рівню готової підлоги. Стики між стяжкою та стінами (колонами) заповнюються герметиком Ultracoustik.
